Mašinski vijak 8×70

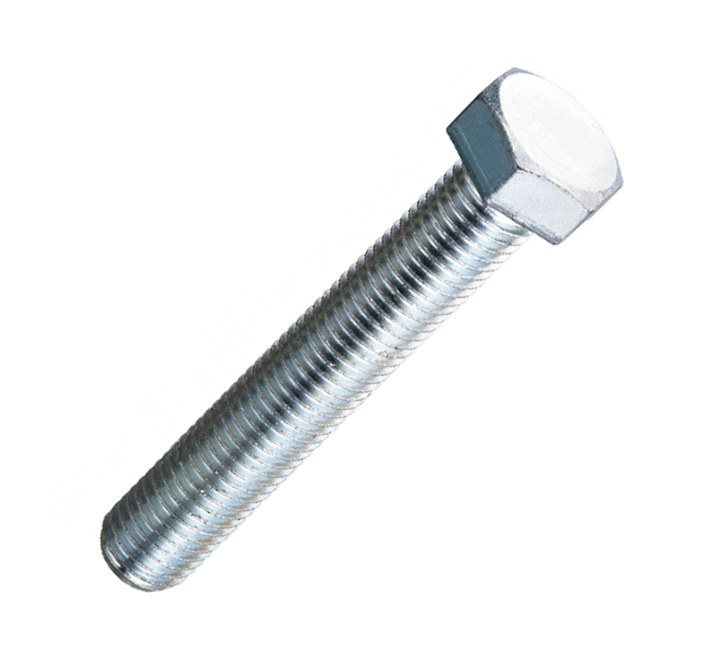

Mašinski vijak dimenzija 8×70 (M8x70) je standardni pričvrsni element sa prečnikom navoja od 8 mm i ukupnom dužinom od 70 mm.
18 рсд sa PDV
1. Geometrija i dimenzije
- M8 (Prečnik): Spoljni prečnik navoja iznosi 8 mm. Ovo je standardna veličina koja zahteva rupu sličnog prečnika ili unutrašnji navoj u koji se uvrće.
- 70 (Dužina): Dužina stabla vijka je 70 mm. Kod vijaka sa šestougaonom glavom meri se samo stablo (bez glave), dok se kod upuštenih vijaka meri ukupna dužina.
- Korak navoja: Standardno iznosi 1.25 mm (rastojanje između dva vrha navoja).
2. Oblik glave i prihvat
Najčešće se sreću dva oblika:
- Šestougaona glava (DIN 933/931): Zateže se ključem veličine 13. Koristi se za spojeve gde je potreban jak obrtni moment.
Glavna primena: Spajanje metalnih delova, montiranje mašina, montaža nameštaja ili pričvršćivanje elemenata kroz deblje profile gde je potreban dugačak zahvat od 7 cm.
Tehničke Karakteristike
- Ključ (za šestougaone): Za M8 vijke standardno se koristi ključ 13.
- Korak navoja: Standardni (krupni) korak za M8 je 1.25 mm.
- Klasa čvrstoće (Kvalitet):
- 5.6: Standardna čvrstoća za opštu upotrebu.
- 8.8: Čvršći čelik, najčešći u mašinstvu.
- 10.9: Visokočvrsti vijci za velika opterećenja.
- Materijal: Najčešće su od pocinkovanog čelika, ali su dostupni i od nerđajućeg čelika (Inox A2/A4) za vlažna okruženja.
